КОРПУСА ЩИТОВ УЧЕТА ЭЛЕКТРОЭНЕРГИИ (ЩУ)

Предназначен для сборки вводно-учетных электрощитов с применением модульной аппаратуры, для ввода и учета электроэнергии в жилых и производственных помещениях.

Корпус ЩУ представляет собой неразборную сварную конструкцию шкафного типа с монтажной панелью внутри для установки аппаратуры учёта. В комплект корпусов входит монтажная панель с установленной din-рекой. В дверце установлен замок и предусмотрено окошко со стеклом (для удобства снятия показаний). Ввод кабеля внутрь корпуса производится снизу через вводные отверстия.

Корпуса щитов учета выпускаются 2-х типов:
- без оперативной панели;
- с оперативной панелью в виде дверцы (в связи с чем предусмотрена возможность опломбировки).

Корпус выпускается в навесном исполнений.
Корпус поставляется в собранном виде упакованный в гофрокартон.

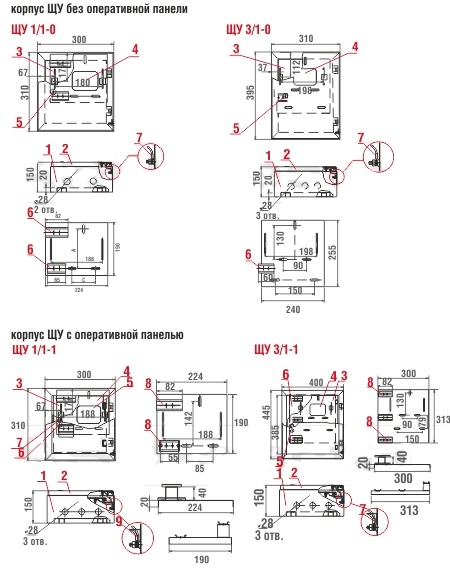

Щит учета электроэнергии

ЩУ1/1-0 и  ЩУ3/1-0

1 - корпус
2 - дверь
3 - панель
4 - окно
5 - замок
6 - din-рейка
7 - проводник заземления

ЩУ1/1-1

1 - корпус
2 - дверь
3 - панель
4 -  дверь внутренняя
5 - окно
6, 7 - замок
8 - din-рейка
9 - проводник заземления

ЩУ3/1-1

1 - корпус
2 - дверь
3 - панель
4 - окно

5 - замок
6 - дверь внутренняя
7 - проводник заземления
8 - din-рейка



  • универсальная конструкция монтажной панели позволяет устанавливать любой тип электросчетчика;
  • надежный и простой в эксплуатации замок, обеспечивает защиту от несанкционированного доступа к установленным в щите электроаппаратам;
  • элементы заземления - на внешней двери корпуса, в корпусах ЩУ с оперативной панелью заземление предусмотрено и на внутренней двери;
  • полиуретановый уплотнитель, нанесенный по контуру двери, надежно защищает установленное внутрь щита электрооборудование от пыли и влаги;
  • стекло в дверце корпуса обеспечивают возможность снятия показаний счетчика без открытия двери;
  • качественная обработка поверхности с нанесением порошкового покрытия обеспечивает эстетичность внешнего вида и надежную защиту от коррозии.



Основные типоразмеры

Изображение Тип Габаритный размер (ВхШхГ), мм Размер монтажной панели, мм Технические данные Степень защиты
  ЩУ-1/1-0 310х300х150 310х300х150 190х224 кол-во счетчиков: 1шт.
число отводов*: 2шт.
диаметр отвода: 28мм
вес: 4,6кг
IP54
  ЩУ-1/1-1 310х300х150 310х300х150 190х224 кол-во счетчиков: 1шт.
число отводов*: 3шт.
диаметр отвода: 28мм
вес: 5,5кг
IP54
  ЩУ-3/1-0 395х310х150 395х310х150 255х240 кол-во счетчиков: 1шт.
число отводов*: 3шт.
диаметр отвода: 28мм
вес: 5,2кг
IP54
  ЩУ-3/1-1 445х400х150 445х400х150 313х300 кол-во счетчиков: 1шт.
число отводов*: 3шт.
диаметр отвода: 28мм
вес: 8,6кг
IP54
