ЩИТ РАСПРЕДЕЛИТЕЛЬНЫЙ ВСТРАИВАЕМЫЙ (ЩРВ)

Корпус встраиваемого распределительного щита (ЩРв) предназначен для сборки распределительных электрических щитов с использованием модульных аппаратов (крепление на din-рейку) для защиты сетей напряжением 380/220В от токов перегрузки и короткого замыкания. Щит может использоваться на промышленных объектах, в общественных и жилых зданиях.

Корпус ЩРН представляет собой сварную конструкцию из металла толщиной 1,2 мм шкафного типа с дверцей. В комплект корпуса входят: din-рейка для установки коммутационной модульной аппаратуры, фальш-панель, защищающая токоведущие элементы от прикосновения. Ввод проводников внутрь корпуса производится снизу через вводные отверстия.

Корпус выпускается в навесном исполнении со степенью защиты IP31.

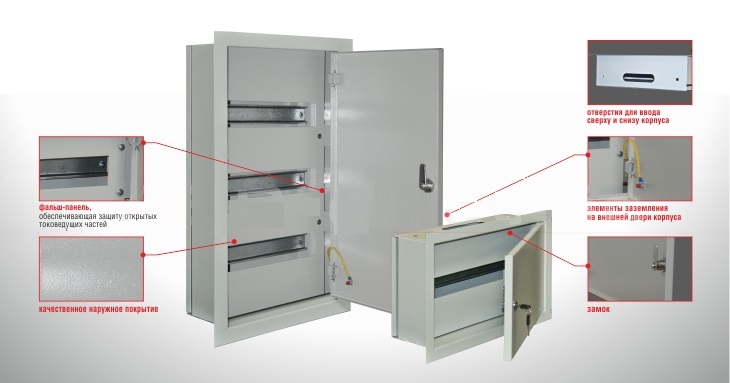

Щит распределительный выстраиваемый

  • широкий модульный ряд;
  • съемные фальш-панель и din-рейка – существенно облегчают монтаж оборудования;
  • надежный и простой в эксплуатации замок обеспечивает защиту от несанкционированного доступа к установленным в щите электроаппаратам;
  • фальш-панель, обеспечивающая защиту открытых токоведущих частей;
  • элементы заземления на внешней двери корпуса;
  • высококачественное наружное покрытие (порошковая окраска), цвет RAL 7035.



Базовая комплектация

корпус металлический

1 шт.

дверь

1-2 шт.

замок с комплектом ключей

1-2 шт.

din-рейка

1-6 шт.

фальш-панель

1-2 шт.

проводник заземления

1 шт.

комплект наклеек

1 шт.



Основные типоразмеры




Тип

MAX число модулей, шт.

Габаритный размер (ВхШхГ), мм

Размер фальш-панели, мм

Число отводов, шт

Диаметр отвода, мм

Замок на двери, шт

Вес, кг

Степень защиты

ЩРв-12

12

275х320х120

220х260

2

овал 135х30

1

2,9

IP31

ЩРв-18

18

275х450х120

220х388

2

овал 135х30

1

4,0

IP31

ЩРв-24

24

405х320х120

345х260

2

овал 135х30

1

4,0

IP31

ЩРв-36

36

550х320х120

490х260

2

овал 135х30

1



IP31



ЩРв-48

48

630х320х120

570х260

2

овал 135х30

1



IP31



ЩРв-54

54

550х450х120

490х388

2

овал 135х30

1



IP31



ЩРв-72

72

550х610х120

490х260

2

овал 135х30

2



IP31
