ЩМП IP54

Корпус щита с монтажной панелью (ЩМП) предназначен для сборки разнообразных электрощитов: вводно-распределительных, управления, автоматизации технологических процессов, сигнализации и  силовых. Щит может использоваться как на промышленных объектах, так и в общественных, жилых зданиях.

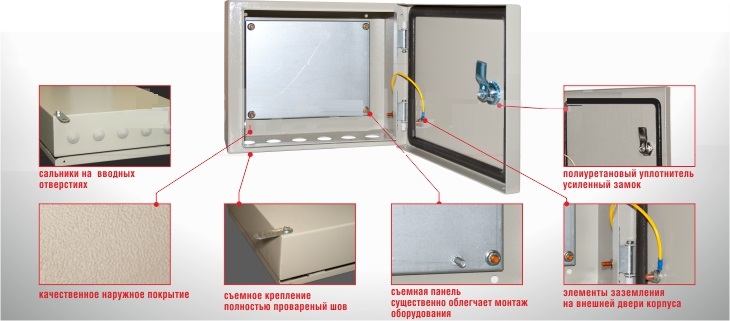

Корпус ЩМП представляет собой неразборную сварную конструкцию  шкафного типа с монтажной панелью внутри для установки аппаратуры.

Монтажная панель съемная, это облегчает монтаж оборудования.
Ввод проводников внутрь корпуса производится снизу через вводные  отверстия.

Щит с монтажной панелью IP54

  • широкий модульный ряд;
  • возможность установки любого типа аппаратов;
  • возможность сборки индивидуальных проектов;
  • удобная панель ввода в ЩМП 4,5,6,7;
  • возможность трансформации из навесного исполнения в напольное или встраиваемое.





Базовая комплектация

Корпус металлический

1

Дверь

1

Замок

1-2

Панель монтажная

1

Панель ввода

1

Провод заземления

1

Комплект сальников (3-6 шт)

1

Комплект крепления к стене

1

Комплект ключей (1-2 шт)

1



Тип

Габаритный размер (ВхШхГ), мм

Размер монтажной панели, мм

Вес, кг

Число отводов, шт

Диаметр отвода, мм

Замок на двери, шт

Степень защиты

ЩМП-01

395х310х220

330х250

7,4

3*

31

1

IP54

ЩМП-01-1

395х310х150

330х250

6,5

3*

31

1

IP31

ЩМП-02

500х400х220

430х340

10,7

3*

31

2

IP54

ЩМП-02-1

500х400х150

430х340

9,4

3*

31

2

IP54

ЩМП-03

650х500х220

580х440

15,6

3*

31

2

IP54

ЩМП-03-1

650х500х150

580х440

14,2

3*

31

2

IP54

ЩМП-04

800х650х250

730х585

24,5

1

Овал 120х520

2

IP54

ЩМП-05

1000х650х285

930х585

29,8

1

Овал 120х520

2

IP54

ЩМП-06

1200х750х300

1130х685

41,0

1

Овал 120х520

3

IP54

ЩМП-07

1400х650х285

1330х585

42

1

Овал 120х520

2

IP54

ЩМП-231

250х300х150

180х230

3,9

6*

28

1

IP54

ЩМП-321

300х210х150

230х140

3,5

6*

28

1

IP54

ЩМП-421

400х210х150

330х140

4,4

6*

28

1

IP54

ЩМП-441

400х400х150

330х330

7,2

6*

28

1

IP54

ЩМП-442

400х400х250

330х330

8,8

6*

28

1

IP54

ЩМП-461

400х600х150

330х530

10,2

6*

28

1

IP54

ЩМП-462

400х600х250

330х530

12,2

6*

28

1

IP54

ЩМП-661

600х600х150

530х530

14,2

6*

28

1

IP54

ЩМП-662

600х600х250

530х530

16,7

6*

28

1

IP54
